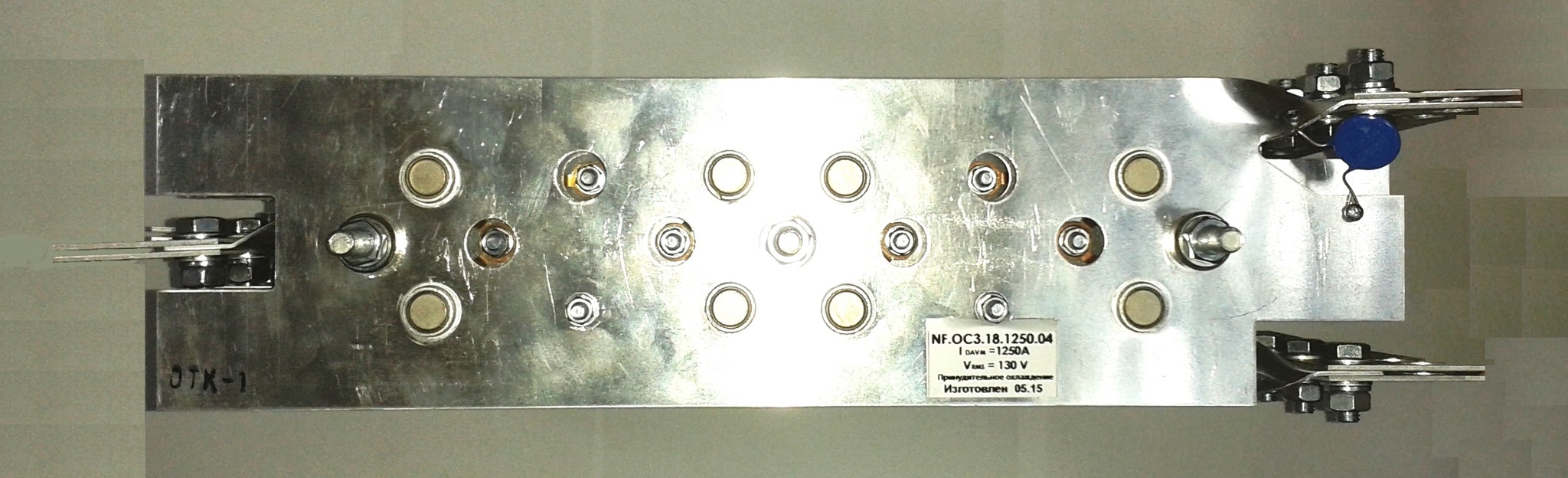

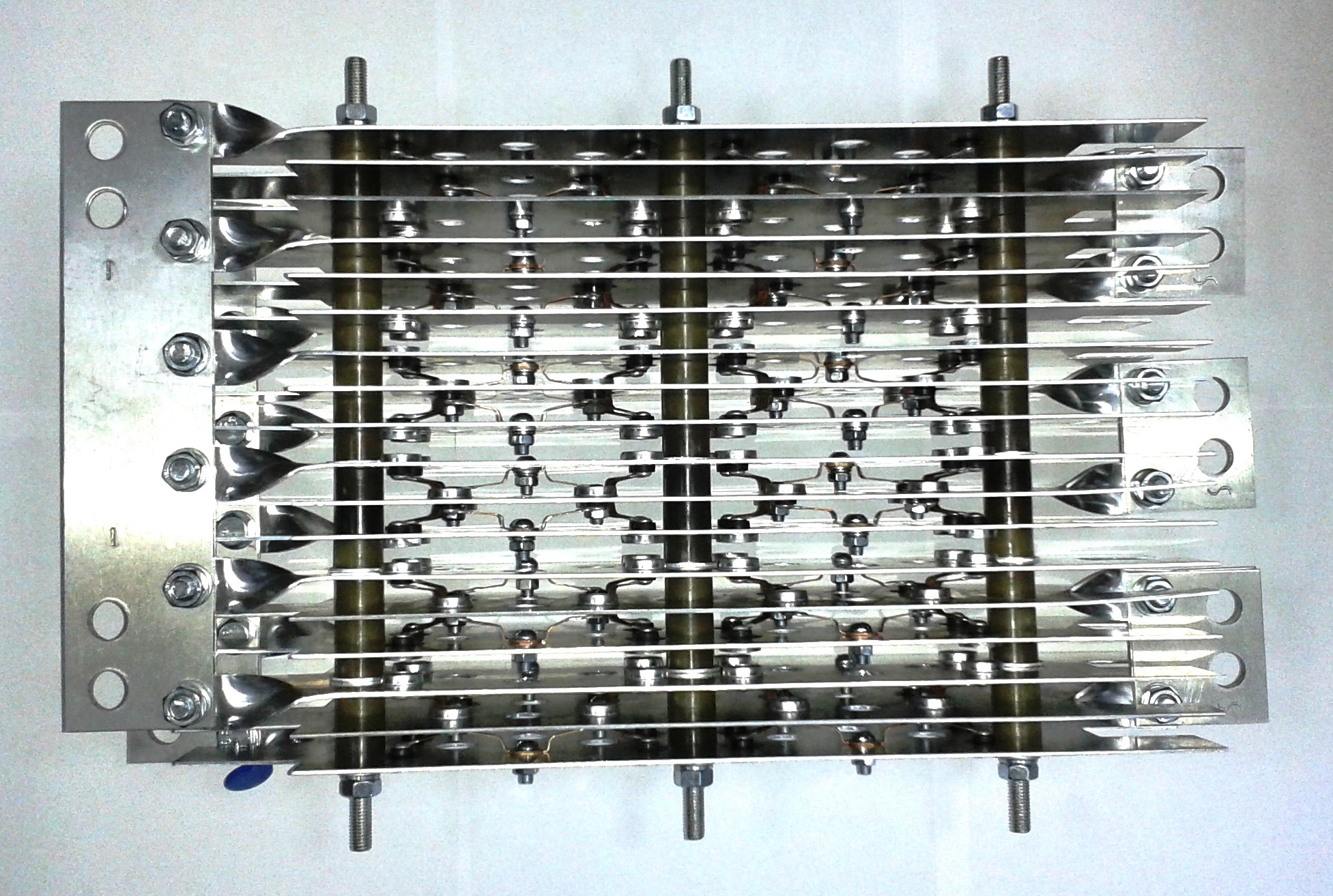

NF.ОС3.18.1250.04 Преобразователь статический, иначе именуемый как: Выпрямительный блок (выпрямитель) или мост диодный сварочный, предназначен для преобразования переменного тока в постоянный, в различных сварочных аппаратах трансформаторного типа;
- Комплектуемое оборудование: ВДМ-1202 или аналогичное;
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ И ХАРАКТЕРИСТИКИ:
- Схема преобразования ― трехфазная мостовая с защитным варистором;
- Охлаждение воздушное принудительное;
- Климатическое исполнение УХЛ, категория размещения 2 по ГОСТ 15150-69;
| Наименование параметра | Обозначение параметра | Норма |
| Максимальный выпрямленный ток, А При Т=150 °С и частоте 50 Гц | Idavm | 1250 |
| Прямое импульсное напряжение плеча выпрямителя, V при 10=78,5 А, Тс=25 С, не более | Vf | 1,25 |
| Повторяющееся импульсное обратное напряжение установленных диодов, V | Vrrm | 400 |
| Неповторяющееся импульсное обратное напряжение установленных диодов, V | Vrsm | 480 |
| Рабочее напряжение установленных варисторов, V | Vrms | 130 |
| Максимально допустимая температура, измеренная на поверхности наиболее нагретого диода, °С | T | 150 |
| Частота питающей сети, не более, Гц | f | 1000 |
| Масса, кг |
| 4,2 |
КОМПЛЕКТНОСТЬ:
В комплект поставки входят:
- паспорт или этикетка согласно ГОСТ 2.601 ― 68 (1 экз. на партию преобразователей);
- преобразователь NF.OC3.18.1250.04 - 1 штука;
