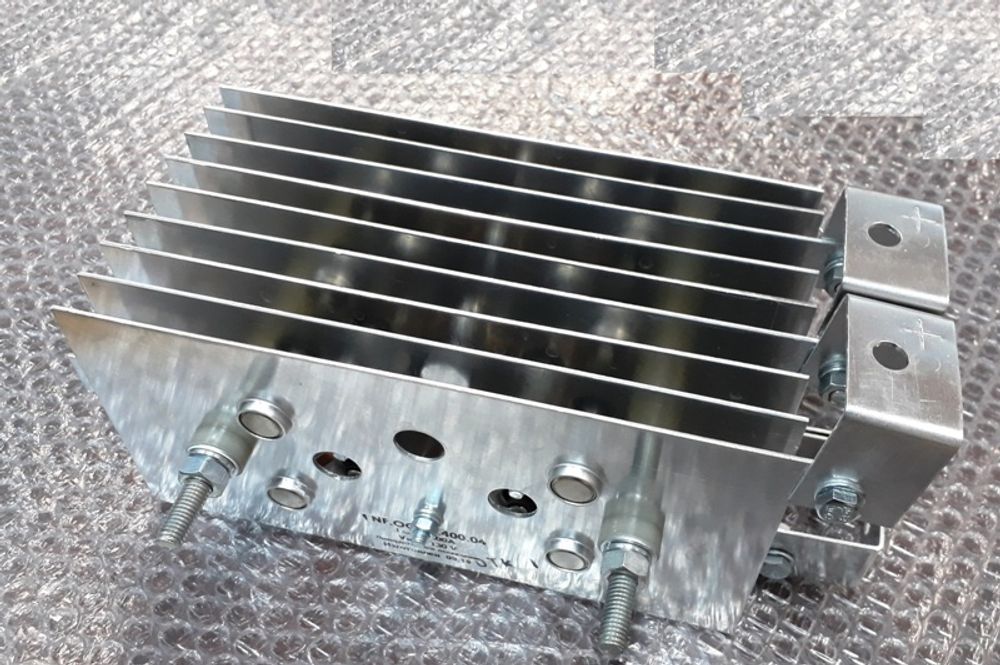

NF.ОС3.9.400.04 Преобразователь статический, иначе именуемый как: Выпрямительный блок (выпрямитель) или мост диодный сварочный, предназначен для преобразования переменного тока в постоянный, в различных сварочных аппаратах трансформаторного типа;
- Комплектуемое оборудование: ВД-301У3, ВД-306 У3, ВДМ-2x315СУ3 или аналогичное;
- Максимальный постоянный выпрямленный ток, 400А;
- Охлаждение воздушное принудительное;
- Климатическое исполнение УХЛ, категория размещения 2 по ГОСТ 15150-69;
В комплект поставки входят:
- Преобразователь NF.0С3.9.400.04;

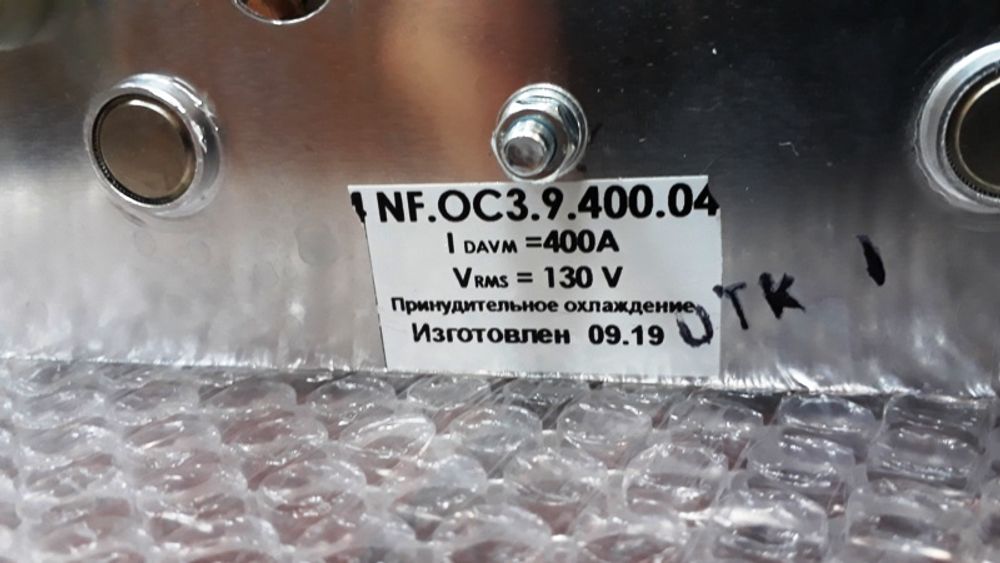

- Этикетка на корпусе преобразователя, согласно ГОСТ 2.601-68;
Варианты написания обозначения выпрямителя:
- NF.0С3.9.400.04;
- NF.ОС3.9.400.04;
- NF.OC3.9.400.04;
- NF.ОС3.9.400.04
Основные характеристики
|
Наименование параметра
|
Обозначение
параметра
|
Норма
|
|
Максимальный выпрямленный ток, А При Т=150 °С и частоте 50 Гц
|
Idavm
|
400
|
|
Прямое импульсное напряжение плеча выпрямителя, V при 10=78,5 А, Тс=25 °С, не более
|
Vf
|
1,25
|
|
Повторяющееся импульсное обратное напряжение установленных диодов, V
|
Vrrm
|
400
|
|
Не повторяющееся импульсное обратное напряжение установленных диодов, V
|
Vrsm
|
480
|
|
Рабочее напряжение установленных варисторов, V
|
Vrms
|
130
|
|
Максимально допустимая температура, измеренная на поверхности наиболее нагретого диода, °С
|
T
|
150
|
|
Частота питающей сети, не более, Гц
|
f
|
1000
|
|
Масса, не более, кг
|
|
1,17
|
